为什么材料合格了，冷镦还是会出问题？

在冷镦行业，很多企业都遇到过类似情况：

同一批材料，材质证明上化学成分符合标准，力学性能符合标准，尺寸也符合要求，甚至第三方检测结果全部合格。但材料真正进入冷镦生产后，仍然可能出现开裂、折叠、R角充填不足、模具寿命异常、产品尺寸一致性波动等问题。

这时，很多人的第一反应往往是：是不是材料有问题？

实际上，这个问题不能简单归结为材料质量。更准确地说，这是**产品标准与工程应用之间的差别**。标准主要回答的是：这批材料是不是合格？而冷镦工程真正关心的是：这批材料在我的设备、模具、润滑条件和成形工艺下，能不能长期、稳定、低波动地生产？这两个问题，并不是一回事。

一、材料标准到底控制什么？

一、材料标准到底控制什么？无论是 SAE、JIS、EN、ASTM 还是 ISO 体系，材料标准的核心作用，都是规定材料应满足的基本技术要求。对于冷镦及冷挤压用材料而言，标准通常会涉及以下内容： 化学成分； 尺寸及允许偏差； 力学性能； 表面质量； 交货状态； 检验方法； 特定情况下的脱碳、夹杂物、组织或其他附加技术要求。例如，SAE J403 主要规定 SAE 碳钢的化学成分体系；JIS G 3507 用于冷镦用碳素钢线材及钢丝；EN 10263 系列用于冷镦和冷挤压钢；ISO 4967、ISO 3887 等则分别用于非金属夹杂物和脱碳深度的评价。这些标准非常重要，因为它们建立了材料质量的共同语言。但也必须明确一点：材料产品标准规定的是材料应满足的技术条件，并不是对某一个具体零件、某一套模具、某一台设备下“冷镦一定成功”的保证。因此，材料符合标准，只能说明材料达到了相应标准或技术协议规定的要求。它不能自动等同于：这套材料一定适合所有冷镦工艺。

二、冷镦是一项系统工程，不是一个单独的材料指标

冷镦本质上是金属在室温或接近室温条件下发生大塑性变形的体积成形过程。材料在模具中会同时受到压缩、径向流动、局部拉伸、剪切以及摩擦作用。最终能否稳定成形，不仅取决于材料本身，还取决于整个制造系统。这个系统至少包括： 产品几何结构； 模具设计； 模具圆角； 成形工步； 单道变形量； 总变形量； 模具同轴度； 设备刚性； 成形速度； 模具温度； 润滑状态； 材料初始截面； 冷镦前交货状态。因此，同一卷材料，在不同企业、不同设备甚至不同模具上，完全可能表现出不同的冷镦稳定性。这也是为什么冷镦问题不能只问一句：材料合不合格？还必须继续追问：材料、表面处理、模具、设备、润滑和工艺之间是否匹配？

三、真正影响冷镦稳定性的材料因素，远远不止牌号

很多采购和工程人员习惯先问：是不是 SCM435？是不是 SWRCH22A？化学成分有没有超标？这些问题当然重要，但牌号只是材料身份的一部分。真正决定冷镦表现的，还有以下几个关键因素。 1. 化学成分稳定性与偏析同一个牌号允许存在一定的成分范围。即使两批材料都符合标准，其 C、Mn、Cr、Mo、B 等元素的实际位置不同，也可能导致不同的变形抗力、球化退火响应和后续热处理性能。对于大规格、高变形量或高强度紧固件而言，中心偏析、带状组织和成分不均匀尤其值得关注。所以，冷镦材料真正追求的不只是：成分合格。而是：成分稳定。 2. 钢材纯净度与非金属夹杂物非金属夹杂物是钢铁冶炼过程中无法完全避免的组成部分。对于普通用途材料而言，某一级别的夹杂物可能完全符合标准；但对于高变形冷镦件、汽车安全件或疲劳敏感零件而言，局部粗大、长条状或聚集性夹杂物，可能成为裂纹萌生位置。因此，ISO 4967、GB/T 10561 等夹杂物评价方法的价值，不只是“做一张评级报告”，而是帮助工程师判断：材料内部是否存在对后续大塑性变形不利的缺陷源。 3. 球化组织对于中碳钢、合金钢以及轴承钢等材料，球化退火状态会直接影响冷成形性能。工程上真正关注的，不只是一个简单的“球化率”数字，而是： 碳化物是否细小、均匀； 是否存在粗大碳化物； 是否存在明显带状组织； 铁素体基体是否均匀； 截面中心与表层组织是否一致。球化不足，会提高变形抗力。球化不均匀，则可能造成不同位置材料流动差异。因此：球化率只是结果之一，组织均匀性才是冷镦工程真正需要关注的核心。 4. 表面质量与脱碳冷镦材料对表面缺陷非常敏感。因为冷镦过程中，表层材料通常会发生较大的塑性流动。如果原材料本身存在裂纹、折叠、拉拔划伤、压痕、酸洗过度或局部脱碳，这些缺陷都可能在后续变形中被进一步放大。尤其是表面裂纹和折叠，其危险在于：它们可能在材料检测阶段并不明显，但在大变形过程中迅速扩展。因此，对于高要求冷镦件，仅仅看抗拉强度和硬度是不够的。 5. 拉拔加工状态冷镦精线通常要经历一次或多次拉拔。拉拔不仅改变尺寸，也会带来加工硬化、残余应力、表层与芯部硬度差、组织取向以及表面状态变化。因此，即使原始盘条完全相同，不同减面率、不同道次设计、不同模具角度以及不同润滑条件，都可能导致最终成品线材冷镦性能出现差异。这也是为什么：同样的钢厂母材，不同改制厂生产出来的冷镦精线，实际表现可能完全不同。

四、两个经常被低估的工程变量：磷皂化皮膜与设备/模具能力

如果只讨论材料组织，而不讨论润滑和设备，仍然没有把冷镦问题讲完整。冷镦过程中，材料与模具之间处于高接触压力、大塑性变形和持续摩擦状态。此时，**表面润滑体系和设备/模具的运行能力**，会直接影响材料能否顺畅流动。 1. 磷皂化皮膜：不是“表面有一层膜”这么简单钢制冷镦线材通常采用磷化加皂化形成复合润滑体系。工程上，真正优秀的磷皂化皮膜，应同时具备润滑性、延展性、致密性、均匀性、结合力以及储油/保皂能力。润滑性润滑性的核心作用，是降低材料与模具之间的摩擦和剪切阻力。当润滑能力不足时，局部摩擦会显著升高，进而带来冷镦载荷上升、表面温升增加、模具磨损加剧、材料流动受阻，甚至造成局部拉伤、咬模和开裂风险。因此，对于高变形量冷镦件来说，润滑不是辅助条件，而是成形系统的一部分。延展性冷镦过程中，材料表面积会发生明显变化。如果皮膜本身过脆，在材料刚进入塑性变形阶段就发生开裂、粉化或大面积脱落，后续工序就很容易转变为局部干摩擦。所以，良好的磷皂化体系不仅要“润”，还必须能够在一定程度上随基体共同变形。换句话说：好的皮膜，不能只在静态状态下漂亮，更要在变形以后仍然有效。致密性与均匀性磷化皮膜如果局部过薄、过粗、结晶不均匀或存在漏镀区域，就会造成润滑剂分布不均。其结果往往不是整件产品同时失效，而是：局部摩擦突然升高。冷镦最怕的，恰恰就是这种局部失稳。因此，评价皮膜不能只看平均膜重，还要关注表面覆盖是否连续、晶粒是否均匀、是否存在局部缺膜、表面粗糙度是否适合后续皂化，以及同一卷线材头、中、尾是否一致。结合力磷化层和皂化层如果与基体结合力不足，在第一道成形时就发生脱落，后续工位的润滑条件就会迅速恶化。结合力不足，通常会表现为粉化、大片脱膜、模具内积粉、拉毛、咬模以及模具异常磨损。因此，高要求冷镦线材的表面处理，不仅要看有没有皮膜，更要看：皮膜在高接触压力下是否还能留在材料表面。储油/保皂能力磷化层的价值，还在于它能够为润滑介质提供一定的承载和储存空间。良好的磷化结构，可以使皂化层在冷镦过程中更持续地发挥作用，而不是在第一道变形后迅速耗尽。所以：磷化不是最终润滑剂，而是润滑系统的基础载体。真正有效的摩擦控制体系，是由**基体表面状态、磷化层、皂化层和模具润滑**共同形成的。 2. 设备和模具的润滑能力即使材料表面已经具有良好的磷皂化皮膜，也不能认为润滑问题已经全部解决。在连续高速冷镦过程中，模具本身仍然需要具备稳定的润滑供给能力。工程上应重点关注： 润滑剂是否能够有效到达高变形区域； 润滑量是否稳定； 多工位之间是否存在润滑衰减； 润滑剂是否因温度变化而产生黏度波动； 模具内部是否存在润滑死区； 高速生产下润滑剂是否来得及补充。对于高强度材料、大变形件和多工位零件而言，润滑不足往往会先表现为成形载荷异常、产品表面拉伤、模具温升增加和模具寿命快速下降，随后才可能进一步发展为成形开裂。因此：判断冷镦稳定性，不能只问材料有没有磷皂化，还必须问整套设备的润滑系统能不能持续工作。 3. 模具温控能力冷镦叫“冷”镦，并不意味着模具在连续生产过程中始终保持室温。实际高速生产中，大量塑性变形功和摩擦功最终都会转化为热量。如果热量不能及时带走，模具局部温度会逐步升高。温升会进一步影响润滑剂黏度、摩擦系数、模具尺寸、模具材料强度、模具寿命以及产品尺寸一致性。特别是在高速连续生产条件下，真正重要的不是某一时刻模具温度是多少，而是：模具能否建立稳定的热平衡。如果开机前 1000 件和连续生产 10 万件时，模具温度状态完全不同，那么即使材料完全一致，产品状态也可能发生漂移。因此，高水平冷镦设备不仅要“打得快”，还必须具备稳定的润滑能力、散热能力和热平衡控制能力。 4. 模具结构、刚性与同轴度冷镦过程中，材料必须在高度受控的空间内流动。如果模具设计不合理，例如圆角过小、局部变形集中、单道减面率过高或材料流动路径过长，都可能导致局部应变急剧集中。与此同时，如果设备或模具系统存在滑块精度不足、模具不同轴、设备刚性不足或导向间隙过大，材料就会发生偏心受力。这种情况下，即使材料本身完全符合标准，也可能出现局部应力集中和异常开裂。所以：同样一批材料，在一台设备上生产稳定，在另一台设备上出现异常，并不罕见。这并不一定意味着谁“有问题”，而是说明冷镦本身就是一套系统工程。

五、为什么材料符合标准，仍然可能不符合某一个冷镦工艺？

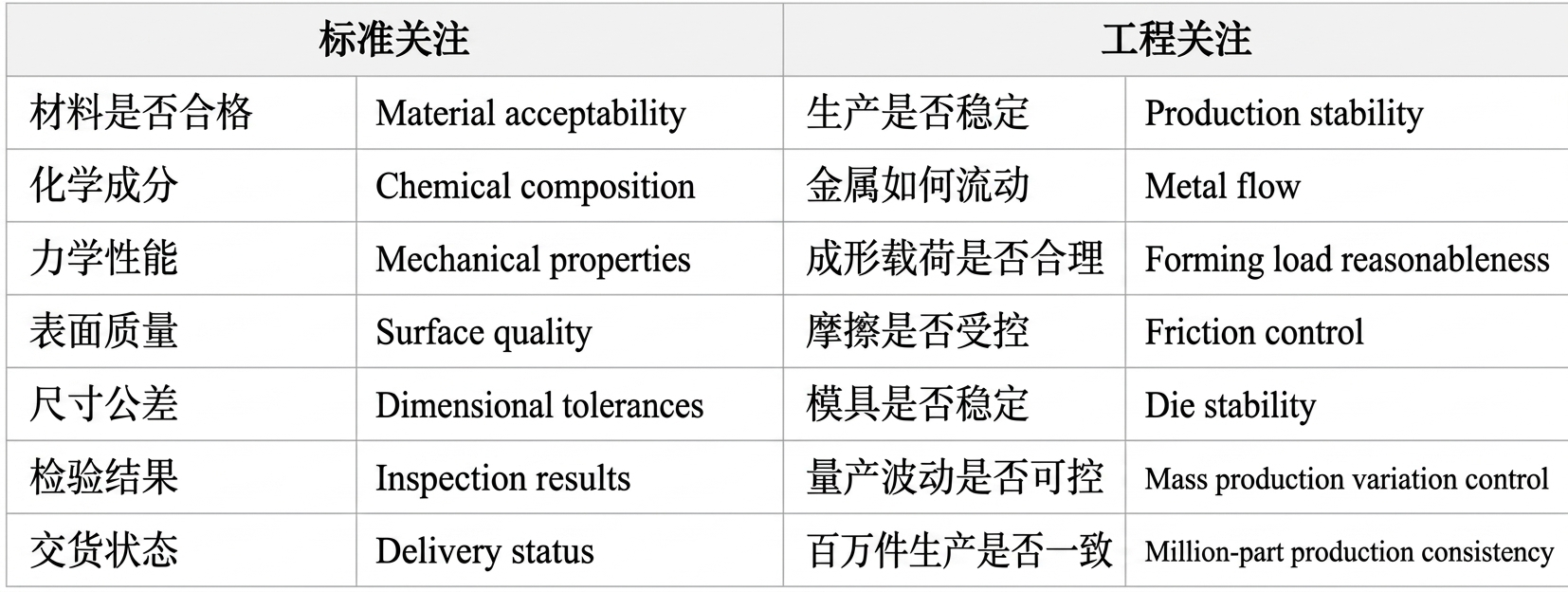

答案其实已经很清楚。因为材料标准主要定义的是：材料本身应达到什么要求。而实际冷镦生产面对的是：材料 + 表面处理 + 润滑 + 模具 + 设备 + 温度 + 工艺路线 + 产品结构共同构成的制造系统。因此：符合标准，是进入冷镦生产的必要条件之一；但要实现稳定冷镦，还需要整个制造系统共同匹配。两者可以简单理解为：

六、睿雄集团的理解：材料供应不能止步于材质证明

很多材料供应商关注的是：材料有没有符合标准。而对于真正面向高要求冷镦客户的材料供应商来说，还必须继续向前一步：这卷材料进入客户模具以后，会怎么表现？因此，睿雄集团在冷镦材料开发与供应过程中，不仅关注 C、Mn、Si、Cr、Mo 等化学成分，也会结合具体产品和客户工艺，进一步关注： 球化组织及其均匀性； 非金属夹杂物； 脱碳和表面状态； 拉拔减面率及加工硬化； 磷化皮膜的均匀性、致密性和结合力； 皂化润滑效果及皮膜延展性； 客户冷镦变形量； 成形工位设计； 模具润滑条件； 设备速度及模具热状态； 后续热处理要求。因为对于冷镦材料来说，真正有价值的并不是：报告合格。而是：客户能够长期稳定生产。这两句话之间，就是材料供应与材料工程之间的区别。

工程师观点：标准决定材料是否合格，工程决定产品是否稳定。

对于冷镦行业而言，材料、磷皂化皮膜、润滑、模具、设备及成形工艺并不是彼此独立的几个因素，而是一套相互耦合的系统。材料符合标准，只说明它具备进入制造过程的基本条件。真正优秀的冷镦材料，则应该在合理的表面处理、模具、润滑及设备条件下，表现出稳定、可重复、低波动的成形能力。因此：符合标准，是质量管理的起点；符合工艺，才是稳定制造的终点。

标准及参考依据

本文涉及的标准体系包括： SAE J403：SAE 碳钢化学成分体系； ASTM A510/A510M：线材及粗圆钢丝通用要求； JIS G 3507：冷镦用碳素钢线材及钢丝； EN 10263：冷镦和冷挤压用钢； ISO 4967：钢中非金属夹杂物显微评定； ISO 3887：钢的脱碳层深度测定； ASM Handbook, Volume 14A：Metalworking: Bulk Forming，冷镦、冷挤压及体积成形相关工程参考。需要说明的是：不同材料、不同产品以及不同客户技术协议，可能采用不同检验项目和限值。具体供货和判定，应以订单指定标准及客户技术要求为准。

关于睿雄集团

睿雄集团专注于冷镦线材、异型线及高端冷成形材料解决方案。我们的工作不仅是把材料生产到“符合标准”，更希望通过材料组织、表面处理、尺寸精度、力学性能及客户实际成形工艺的协同控制，帮助客户实现更加稳定的冷镦生产。真正优秀的材料供应商，不只是提供一卷合格的钢丝，更应该理解这卷钢丝进入模具以后会发生什么。
