什么是球化退火线材？ (What Is Spheroidized Annealed Wire) -1

1. 定义与核心原理

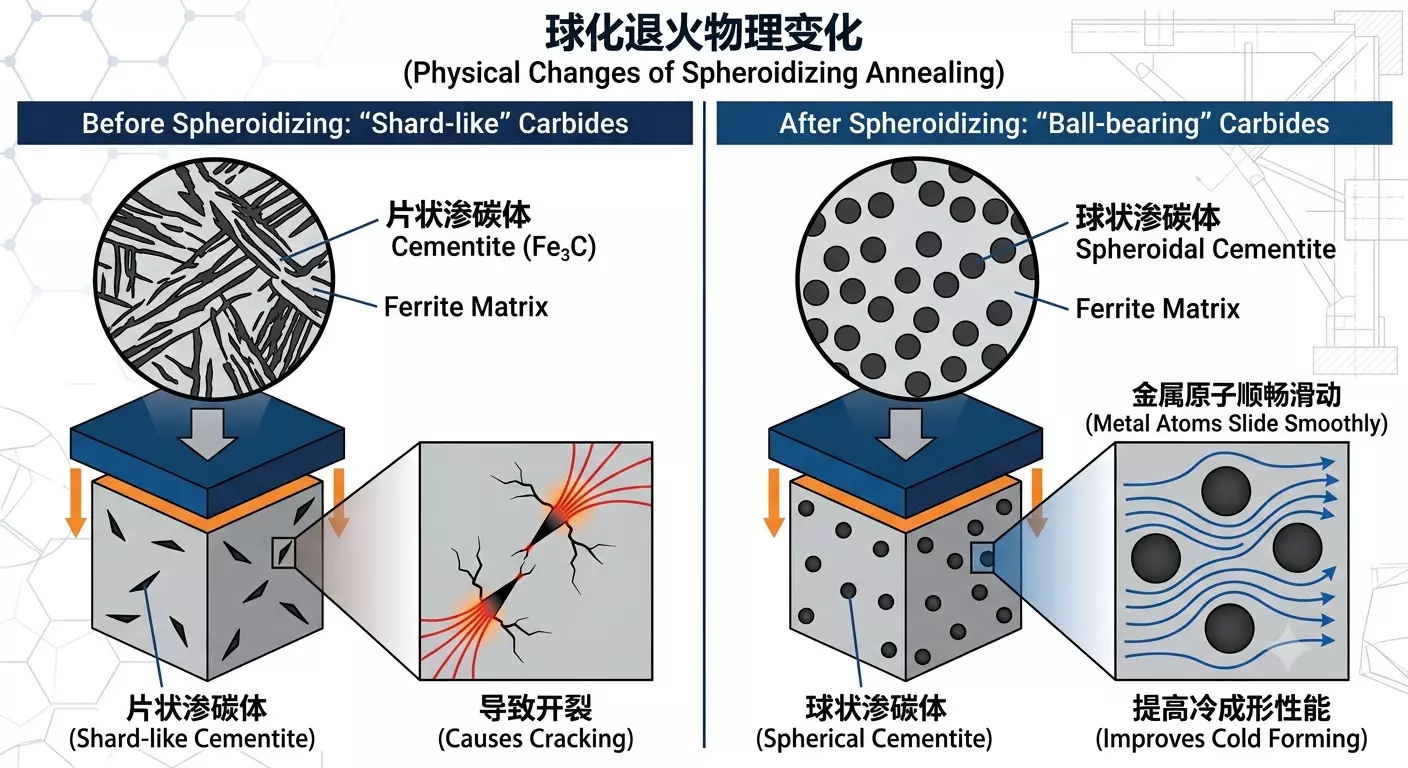

球化退火是一种用于改善钢材冷成形性能的热处理工艺，可用于中碳钢、高碳钢、硼钢、合金钢及部分低碳钢，具体是否需要采用应根据钢种、初始组织和零件工艺确定。其作用是使片层状或网状渗碳体（Fe₃C）逐步转变为分散的球状或近球状颗粒。球化过程与降低铁素体和渗碳体之间的界面能有关。组织形态的改变有助于软化材料和改善塑性，并不是金属原子像液体一样绕着“滚珠”滑动；实际效果还取决于颗粒尺寸、分布和基体组织。

2. 为什么冷镦必须使用球化线材？

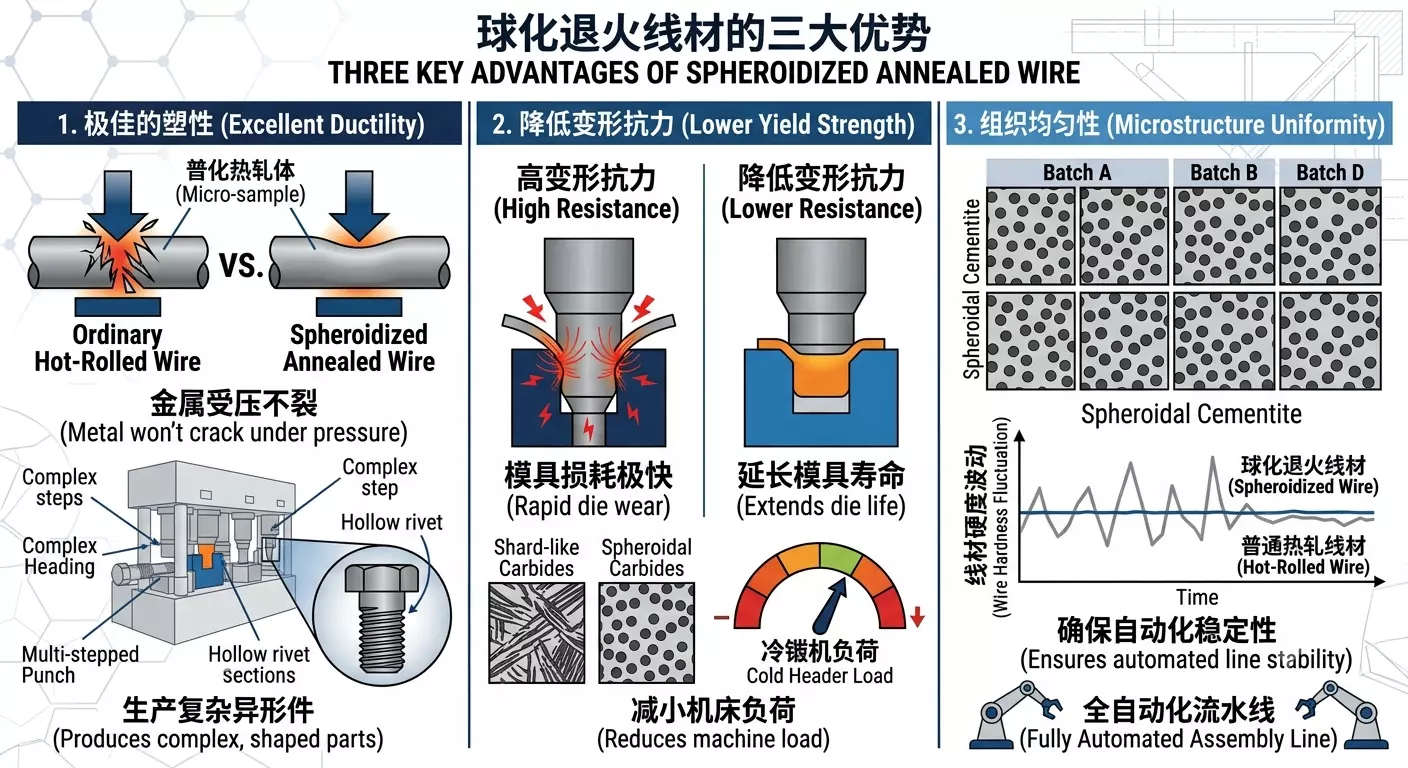

普通的盘元（热轧状态）硬度高且脆，直接冷镦会导致模具损耗极快，甚至零件直接炸裂。球化退火线材具有以下三大优势： ·极佳的塑性 (Excellent Ductility)：金属在受到巨大压力时，能够产生剧烈变形而不产生微裂纹。这对于生产空心铆钉、台阶螺栓等复杂异形件至关重要。 ·降低变形抗力 (Lower Yield Strength)：减小了冷镦机和模具的负荷，显著延长了昂贵模具的使用寿命。 ·组织均匀性 (Microstructure Uniformity)：确保每一批次的线材硬度波动极小，保证了全自动化流水线生产的稳定性。

3. 生产工艺流程

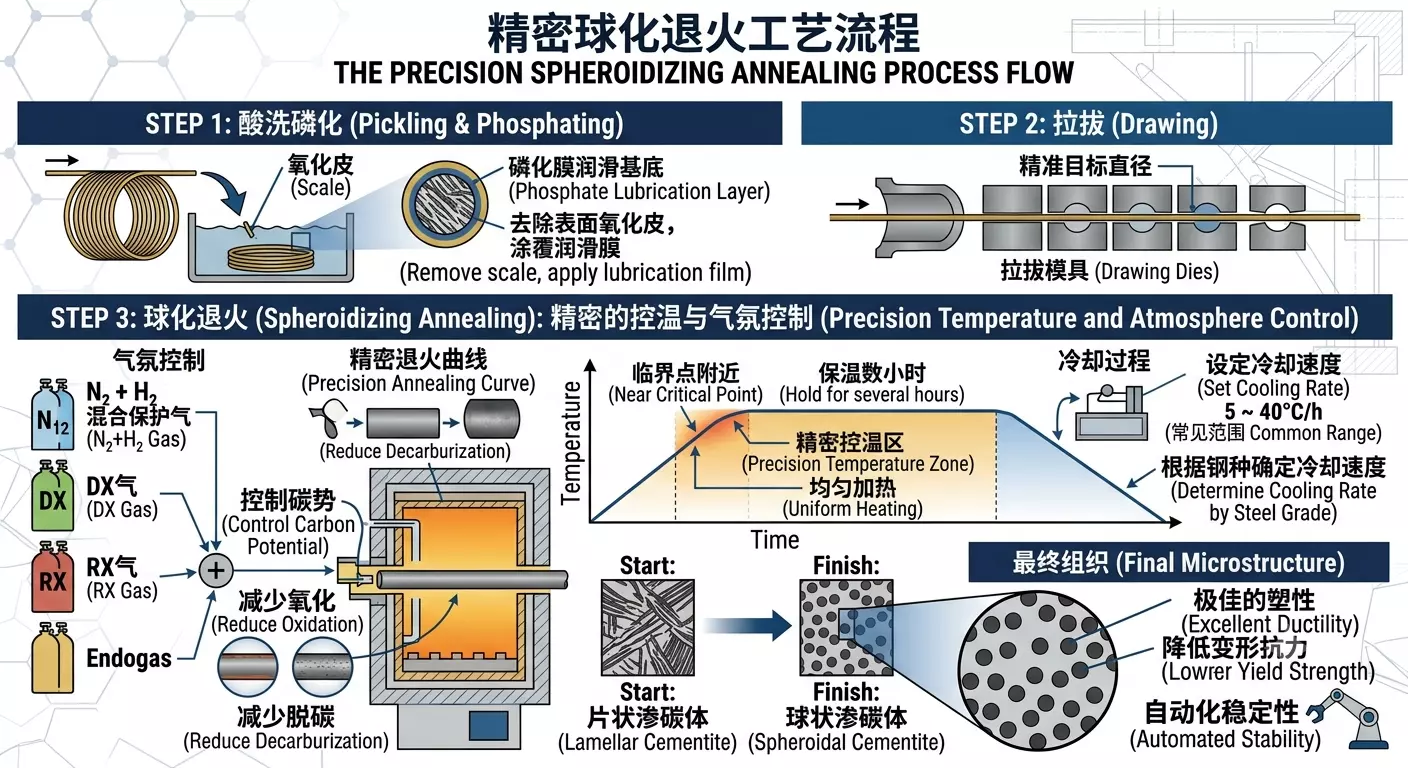

球化退火不是简单的“烧火”，它是一个极其精密的控温过程： 1.酸洗磷化 (Pickling & Phosphating)：去除表面氧化皮，并涂上一层磷化膜作为润滑基底。 2.拉拔 (Drawing)：将线材拉细到精准的目标直径。球化退火 (Spheroidizing Annealing)：在保护气氛炉（通常采用N₂+H₂混合保护气、DX气、RX气或Endogas保护气氛，通过控制碳势减少氧化和脱碳。）中，加热至临界点附近，保温数小时，然后以一定的速度冷却。冷却速度应根据钢种和目标组织确定，常见范围约5～40℃/h。

冷镦线材常见制程应根据产品等级和客户要求确定。

RA：PC-RA SA：PC-SA RAIP：PC-RA-PC-D (S)AIP：PC-SA-PC-D SAF：PC-D-SA-PC SAIP：PC-D-SA-PC-D PASAF：PC-LA-PC-D-SA-PC PASAIP：PC-LA-PC-D-SA-PC-D PSASAIP：PC-SA-PC-D-SA-PC-D 其中： PC = 酸洗磷化 LA = 低温退火 RA = 普通退火 SA = 球化退火 D = 拉拔 HD = 直抽 AIP = 制程退火

4. 质量评估标准

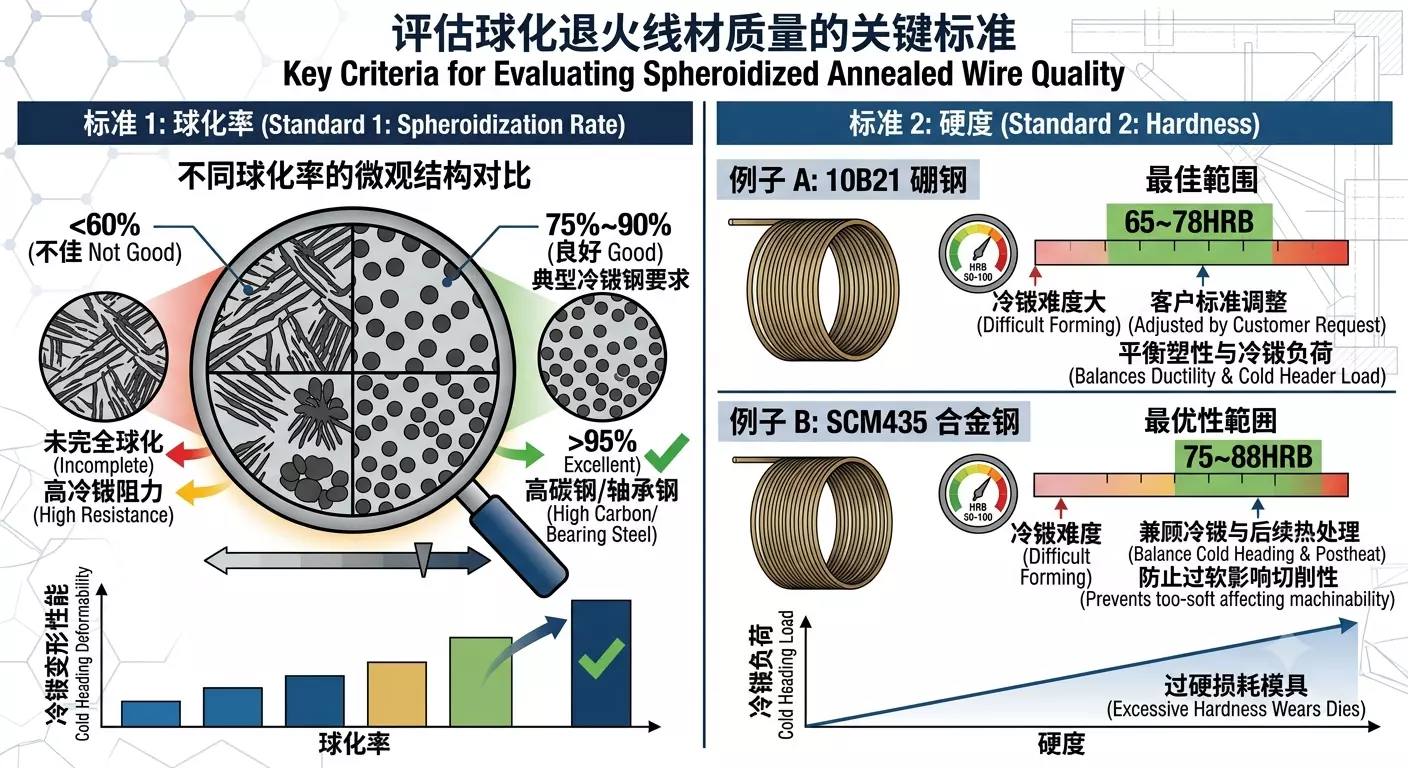

判断一盘球化退火线材好不好的标准通常有两个：球化率 (Spheroidization Rate)：球化率要求应根据钢种及最终用途确定。一般冷镦钢要求约60%～90%，高碳钢和轴承钢通常要求更高水平的球化组织。硬度 (Hardness)：例如，10B21球化后硬度通常控制在65～78HRB范围，具体根据冷镦难度和客户要求调整。SCM435球化后硬度通常控制在75～88HRB范围，以兼顾冷镦性能和后续热处理要求。
